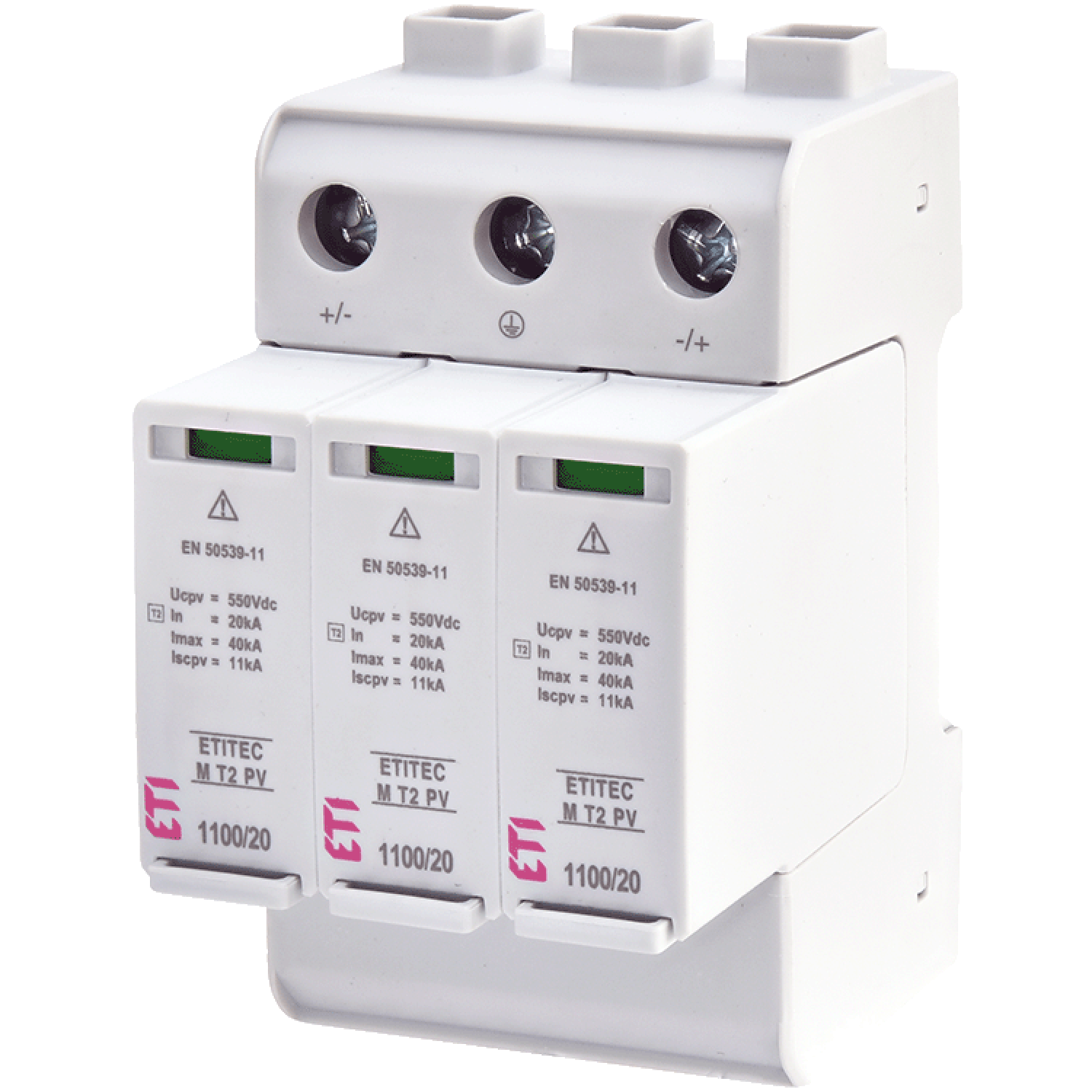

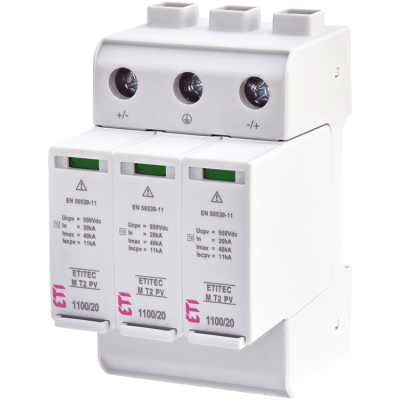

Ограничитель перенапряжения ETITEC M T2 PV 1100/20 Y

ETITEC M T2 PV 1100/20 Y — модульный УЗИП тип 2 для солнечных систем до 1100 В DC

Ограничитель перенапряжений ETITEC M T2 PV 1100/20 Y от ETI (Словения) предназначен для эффективной защиты цепей постоянного тока в солнечных электростанциях от импульсных перенапряжений. Работает при напряжении до 1100 В DC и рассчитан на максимальный ток разряда до 20 кА (по волне 8/20 мкс).

Конфигурация Y (3+0) обеспечивает защиту двух линий постоянного тока относительно земли (L+ и L– к PE), что особенно важно при молниевых импульсах и коммутационных перенапряжениях в PV-системах.

Устройство выполнено в модульной сборной конструкции, что облегчает замену рабочих элементов без необходимости отключать всю систему. Оснащено визуальным индикатором состояния для каждого полюса и устанавливается на стандартную DIN-рейку.

Технические характеристики:

• Тип устройства: ограничитель перенапряжений (УЗИП)

• Класс: T2 (тип 2)

• Конфигурация: Y (3+0)

• Применение: солнечные установки (PV)

• Номинальное напряжение: до 1100 В DC

• Макс. ток разряда (Imax): 20 кА

• Рабочий ток (In): 10 кА

• Уровень защиты (Up): ≤ 3.8 кВ

• Монтаж: DIN-рейка 35 мм

• Индикаторы состояния: есть

• Модульная конструкция: да

• Производитель: ETI (Словения)

Преимущества:

• Предназначен специально для фотоэлектрических систем

• Защита обеих линий DC-цепи относительно PE

• Возможность замены модуля без демонтажа основания

• Индикатор состояния каждой линии

• Соответствие стандарту EN 61643-31

Применение:

• Частные и промышленные солнечные электростанции

• Стринговые коробки

• DC-щитки

• Гибридные инверторы

• Входы контроллеров зарядки и сетевых инверторов
