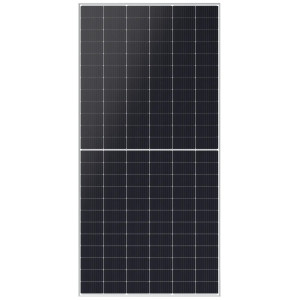

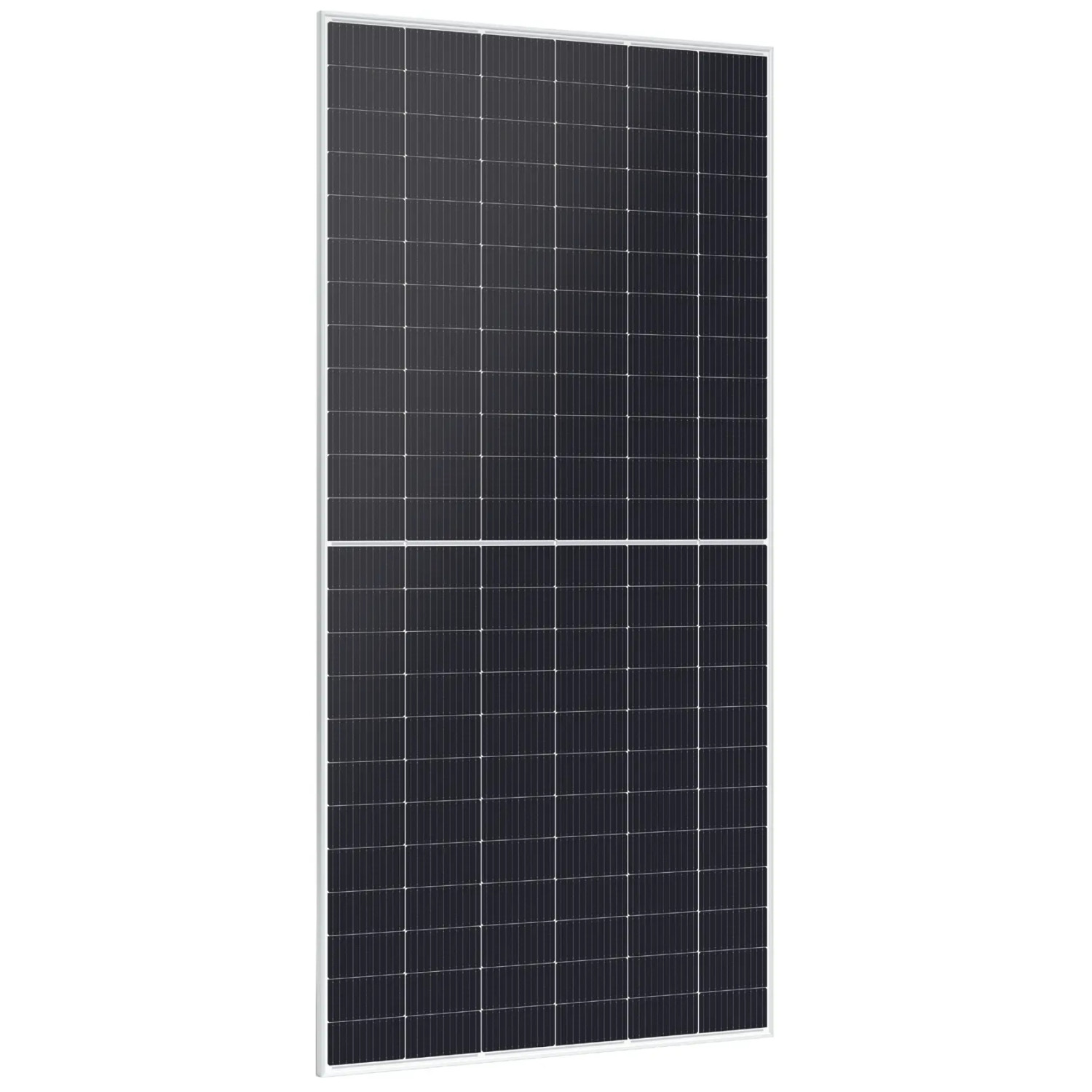

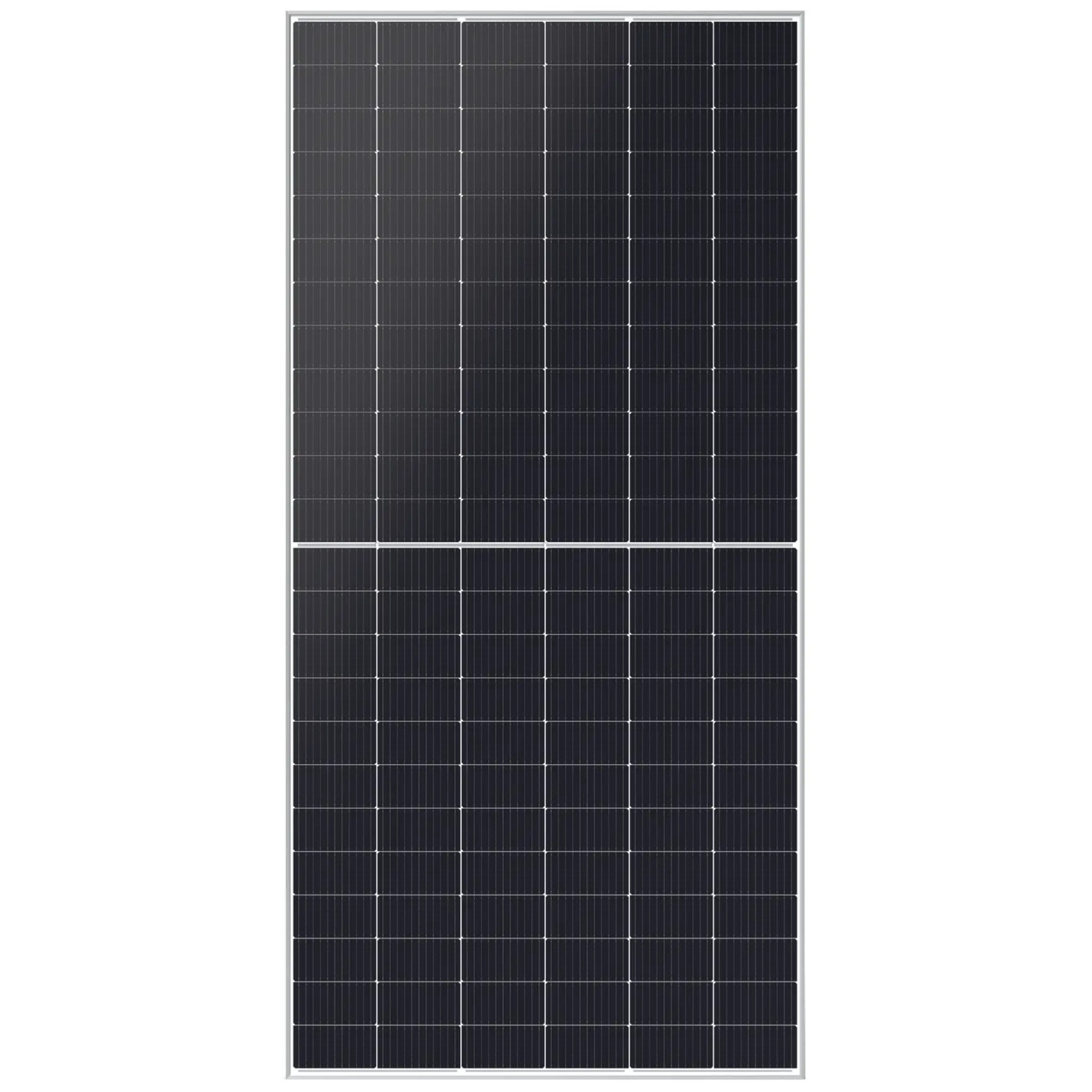

Солнечная панель JA Solar JAM72D30-560/LB

JA Solar JAM72D30-560/LB — p-type двусторонний модуль с конструкцией Double Glass и архітектурой Half-Cell (144 ячейки, 6×24). Рішення для промышленных и коммерческих СЭС, где важны стабильная генерация и долговечность.

Электрические характеристики (STC)

• Номинальная мощность (Pmax): 560 Вт

• Voc: 50.32 В

• Vmp: 41.49 В

• Isc: 14.25 А

• Imp: 13.50 А

• КПД модуля: 21.2 %

• Допуск мощности: 0 ~ +3 %

• Температурные коэффициенты: αIsc = +0.045 %/°C, βVoc = −0.275 %/°C, γPmax = −0.350 %/°C

• STC: 1000 Вт/м², 25 °C, AM1.5G

Механические параметры

• Размеры: 2333 × 1134 × 30 мм

• Вес: 32.5 кг

• Ячейки: 144 (6×24), mono, Half-Cell

• Стекло: 2.0 мм спереди / 2.0 мм сзади (Double Glass)

• Соединительная коробка: IP68, 3 диода

• Кабель: 4 мм² (IEC) / 12 AWG (UL)

• Длина кабеля (вкл. разъём): портрет 300 мм(+) / 400 мм(−); ландшафт 1400 мм(+) / 1400 мм(−)

• Разъёмы: QC 4.10-35 / MC4-EVO2A

• Упаковка: 36 шт./палета, 720 шт./40HQ

Условия эксплуатации

• Максимальное системное напряжение: 1500 В DC

• Диапазон температур: −40…+85 °C

• Макс. предохранитель в цепи: 30 А

• Статические нагрузки: фронт 5400 Па, тыл 2400 Па

• NOCT: 45 ± 2 °C

• Bifaciality: 70 % ± 10 %

• Класс безопасности: Class II

• Пожарная классификация: UL Type 29 / Class C

• Гарантии (на титуле): 12 лет на продукт, 30 лет линейной гарантии на мощность

Что получаете в проекте

• 560 Вт при Vmp 41.49 В и Imp 13.50 А — удобный подбор МРРТ и стрингов.

• Double Glass + IP68 — герметичность и ресурс в тяжёлых климатах.

• Half-Cell, 144 элемента — снижение потерь и стабильная работа массива.

FAQ

Это бифасиальный модуль? Да, конструкция Double Glass поддерживает работу тыльной стороны.
Какие цифры использовать в расчётах? Значения STC выше: Pmax 560 Вт; Voc 50.32 В; Vmp 41.49 В; Isc 14.25 А; Imp 13.50 А.
Подходит для систем 1500 В? Да, модуль сертифицирован для массивов до 1500 В DC.
