Солнечная панель JA Solar JAM66D45-625/LB

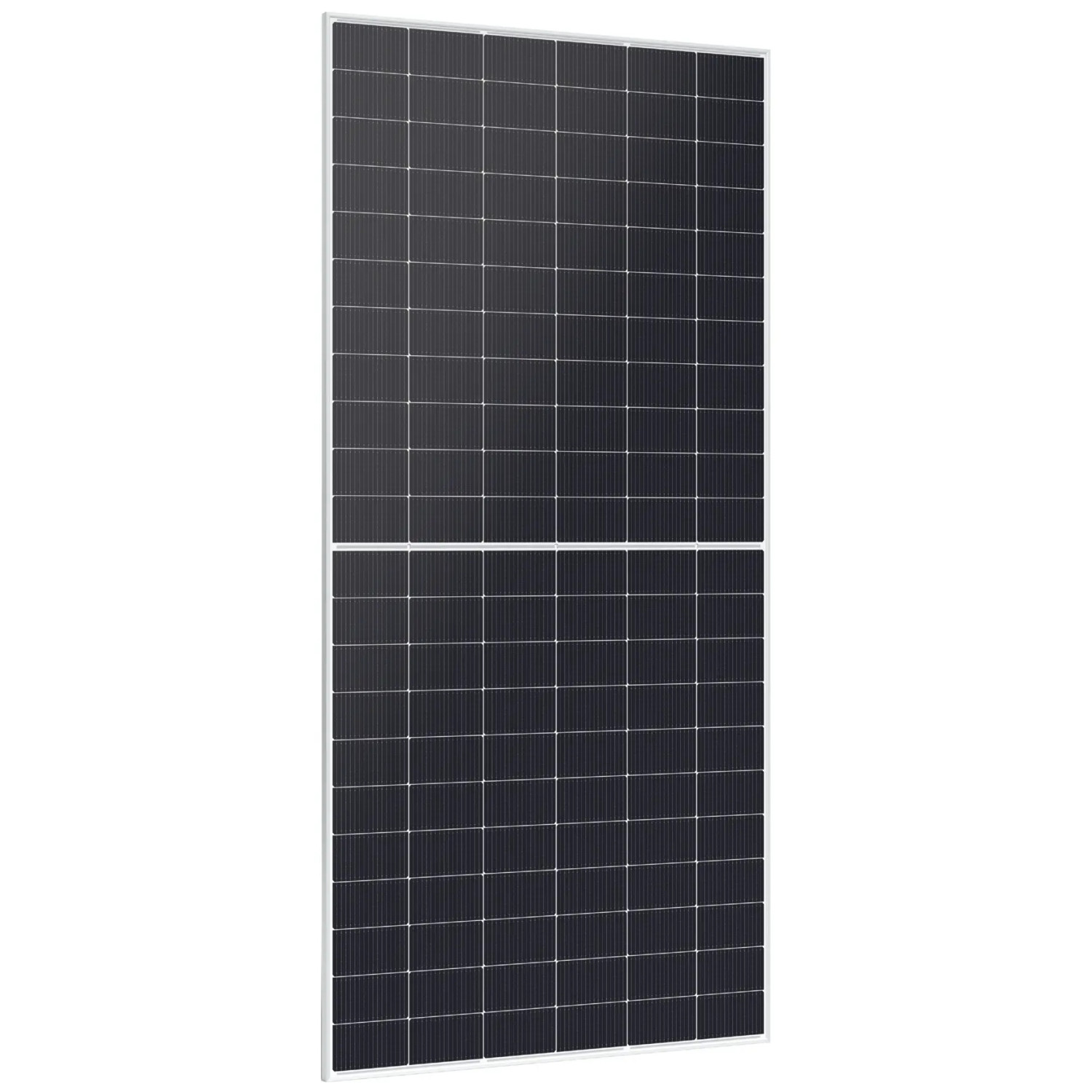

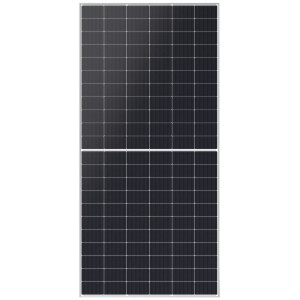

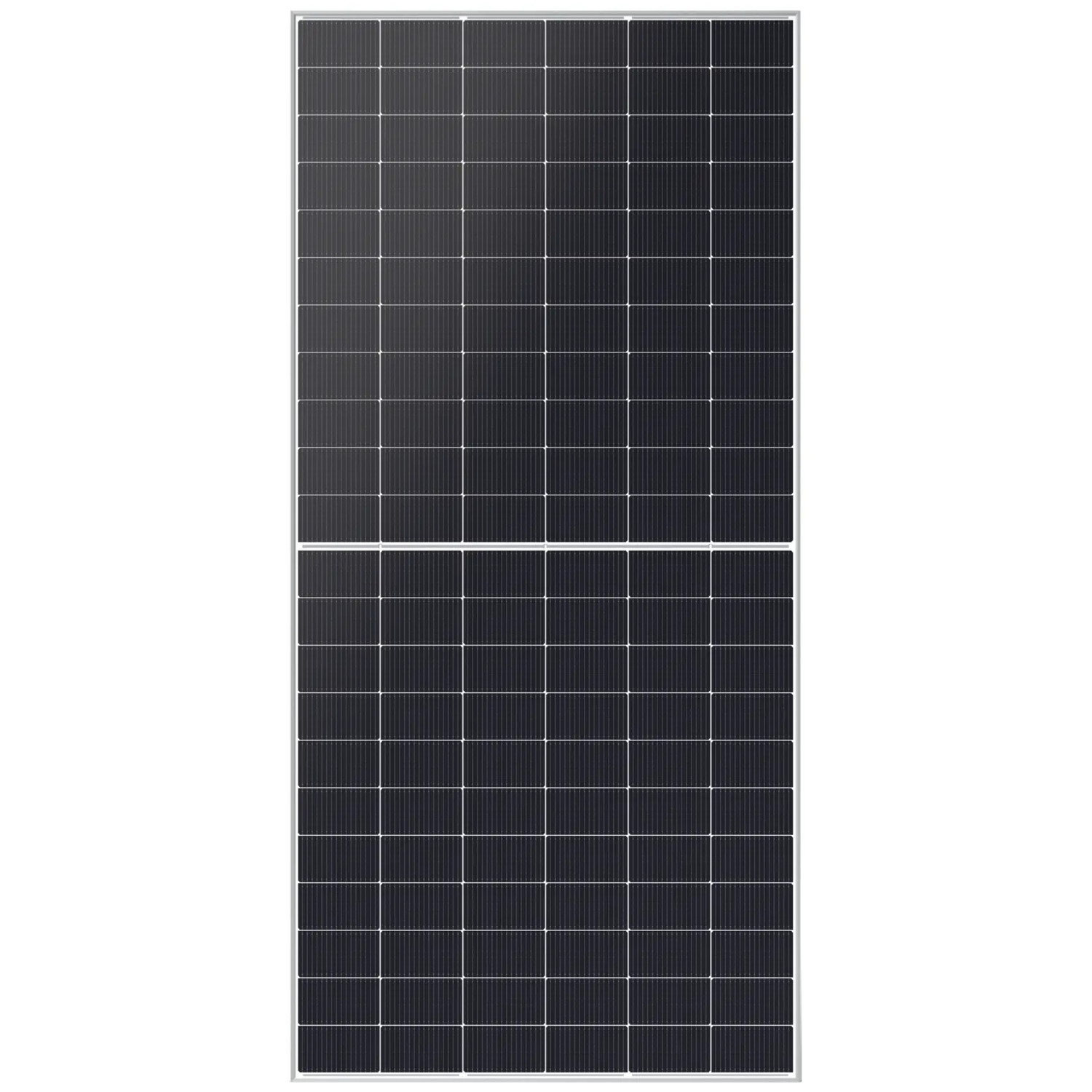

JA Solar JAM66D45-625/LB — n-type двусторонний модуль серии DeepBlue 4.0 Pro с архитектурой Half-Cell, 132 ячейки (6×22) и Double Glass (стекло спереди/сзади).

Электрические характеристики (STC):

• Номинальная мощность (Pmax): 625 Вт

• Voc: 48.70 В

• Vmp: 40.45 В

• Isc: 16.15 А

• Imp: 15.45 А

• КПД модуля: 23.1 %

• Допуск мощности: 0…+3 %

• Температурные коэффициенты: αIsc = +0.045 %/°C, βVoc = −0.250 %/°C, γPmax = −0.290 %/°C

Механические параметры:

• Размеры: 2382 × 1134 × 30 мм

• Вес: 33.1 кг

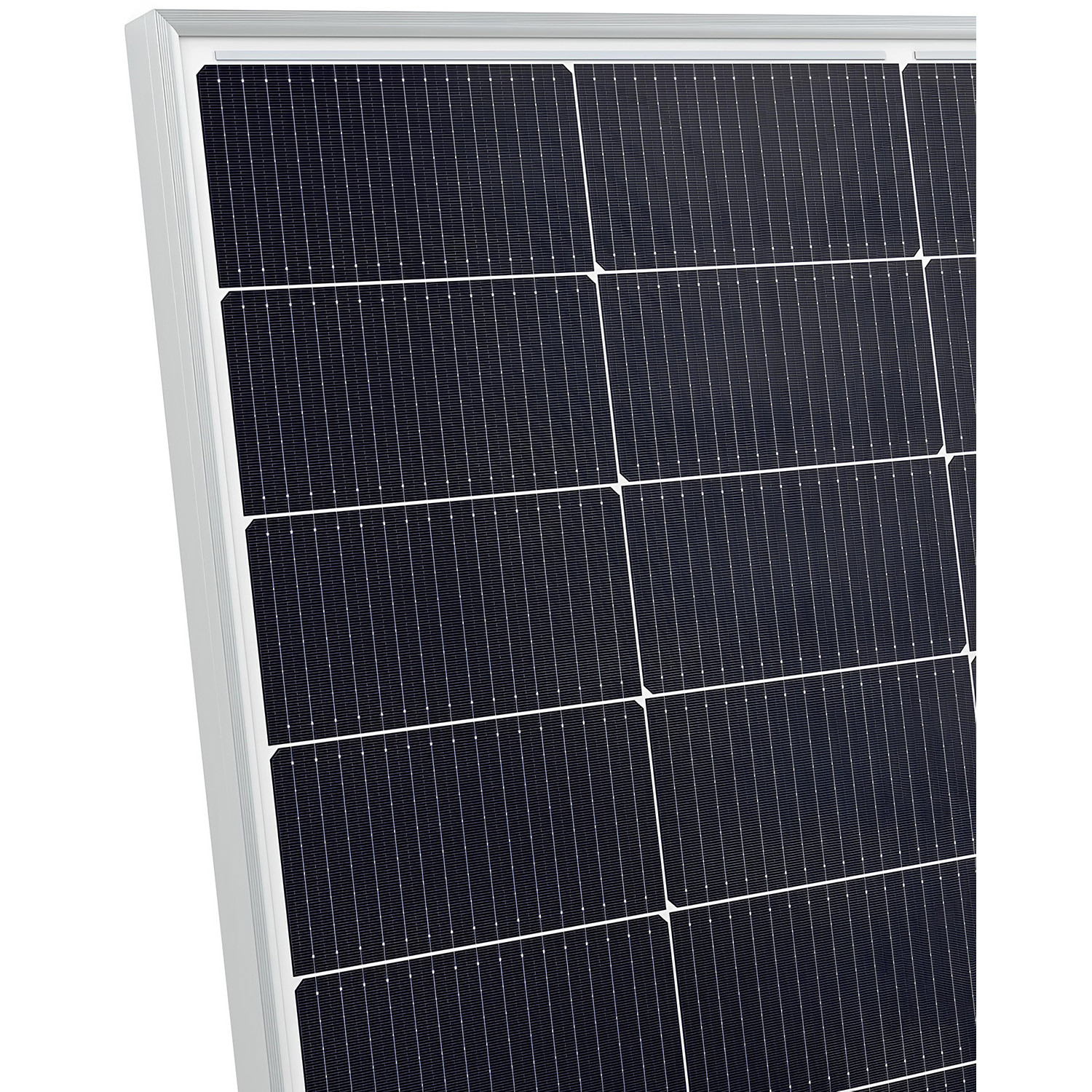

• Компонование: 132 (6×22), Half-Cell, mono n-type

• Стекло: 2.0 мм / 2.0 мм (Double Glass)

• Соединительная коробка: IP68, 3 диода

• Кабель: 4 мм² (IEC) / 12 AWG (UL)

• Длина кабеля (включая коннектор): портрет 300 мм(+) / 400 мм(−); ландшафт 1500 мм(+) / 1500 мм(−)

• Коннекторы: QC 4.10-35 / MC4-EVO2A

• Упаковка: 36 шт./палета, 720 шт./40HQ

Почему это важно для проекта:

• КПД 23.1 % при 625 Вт — высокая энергоотдача на квадратный метр.

• Точные Vmp 40.45 В и Imp 15.45 А упрощают подбор МРРТ инвертора и расчёт стрингов.

• Double Glass и IP68 повышают герметичность и долговечность массива.

FAQ

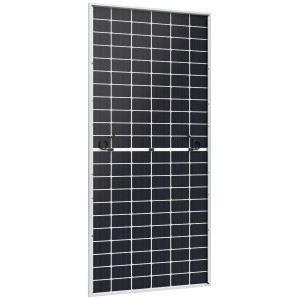

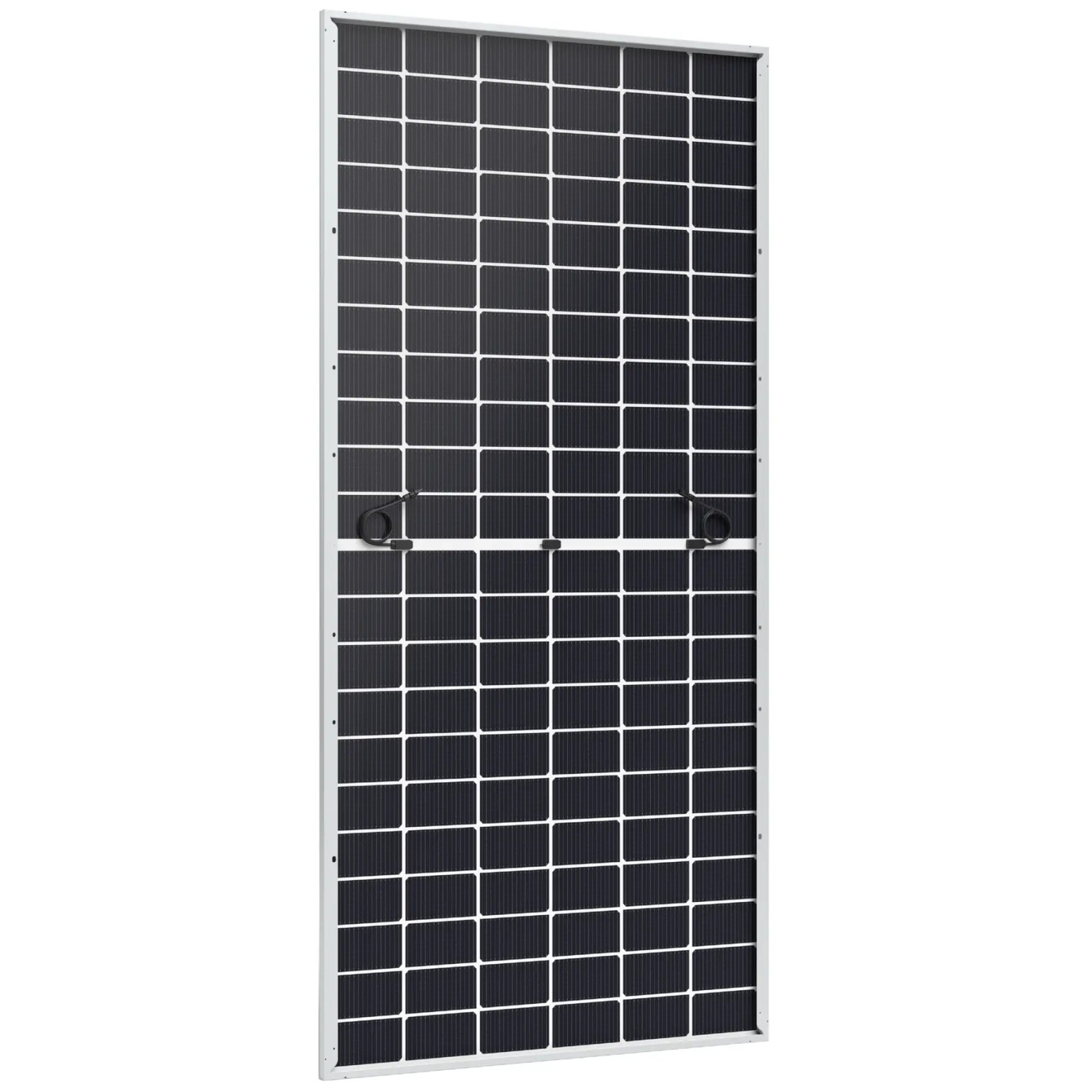

Это двусторонний модуль? Да, конструкция Double Glass поддерживает работу тыльной стороны.
Какие цифры использовать в проекте? Для расчётов стрингов используйте STC-значения, указанные выше (Pmax 625 Вт; Vmp 40.45 В; Imp 15.45 А и т. д.).
