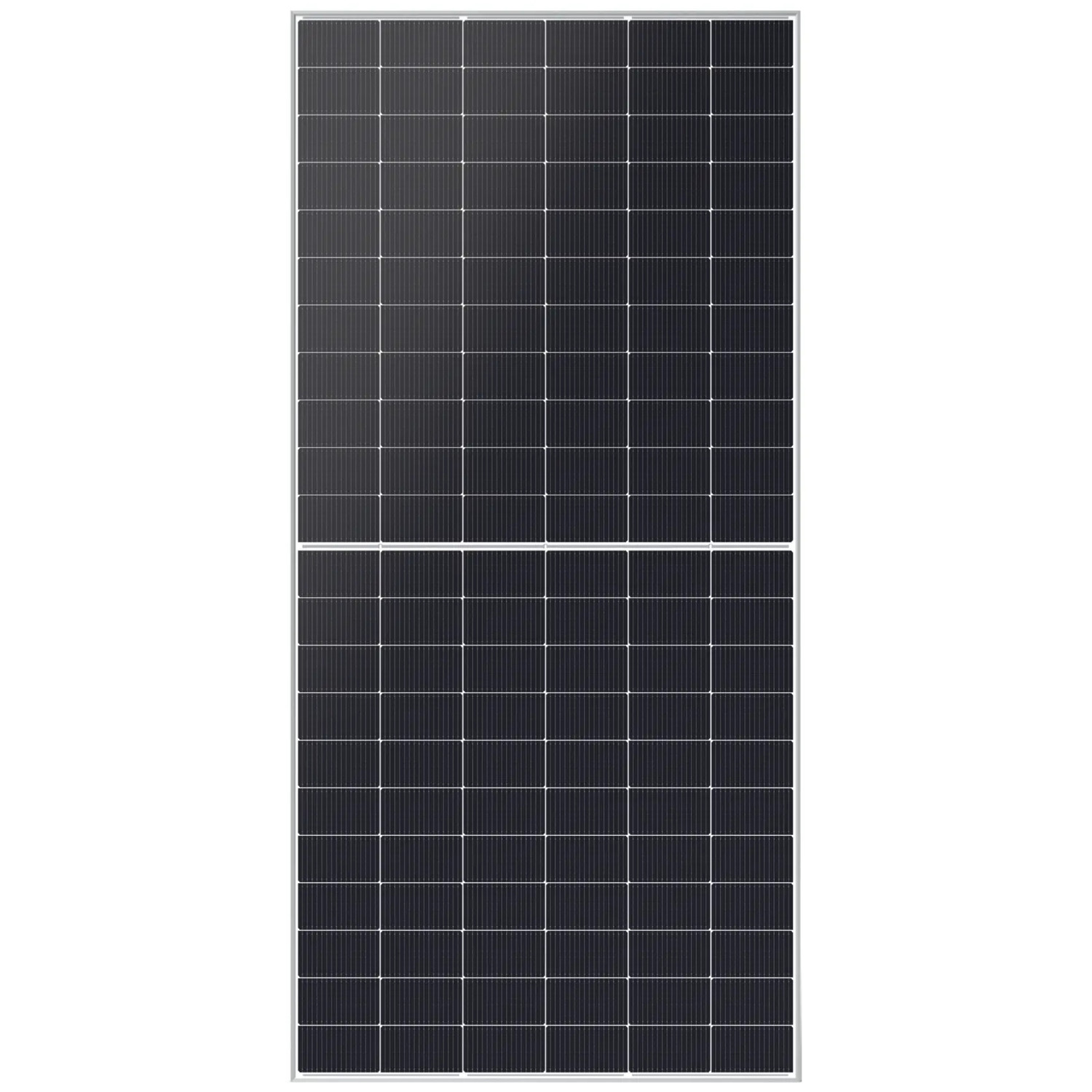

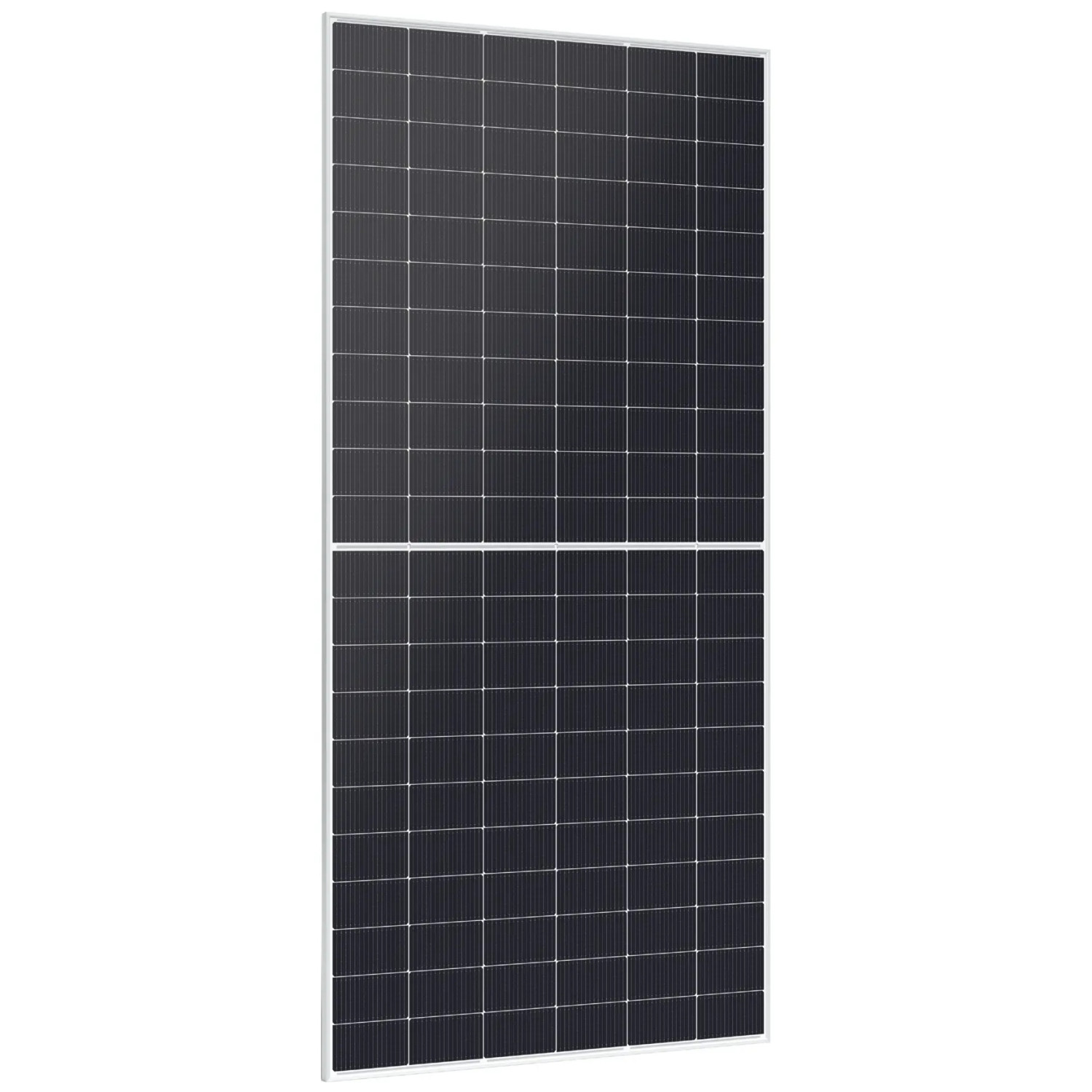

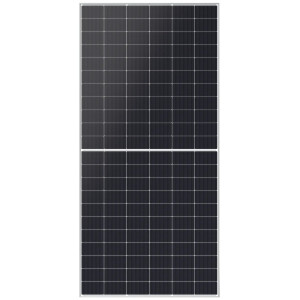

Солнечная панель JA Solar JAM66D45-620/LB

JA Solar JAM66D45-620/LB — двусторонний n-type модуль с архитектурой Half-Cell, 132 ячейки (6×22) и конструкцией Double Glass (2.0 мм / 2.0 мм). Разработан для проектів, где важны высокая удельная генерация и долговечность массива.

Электрические характеристики при STC

• Номинальная мощность (Pmax): 620 Вт

• Напряжение холостого хода (Voc): 48.50 В

• Напряжение при максимальной мощности (Vmp): 40.21 В

• Ток короткого замыкания (Isc): 16.13 А

• Ток при максимальной мощности (Imp): 15.42 А

• КПД модуля: 23.0 %

• Толеранс мощности: 0 ~ +3 %

• Температурные коэффициенты: αIsc = +0.045 %/°C, βVoc = −0.250 %/°C, γPmax = −0.290 %/°C

Механические характеристики

• Размеры: 2382 × 1134 × 30 мм

• Вес: 39.6 кг

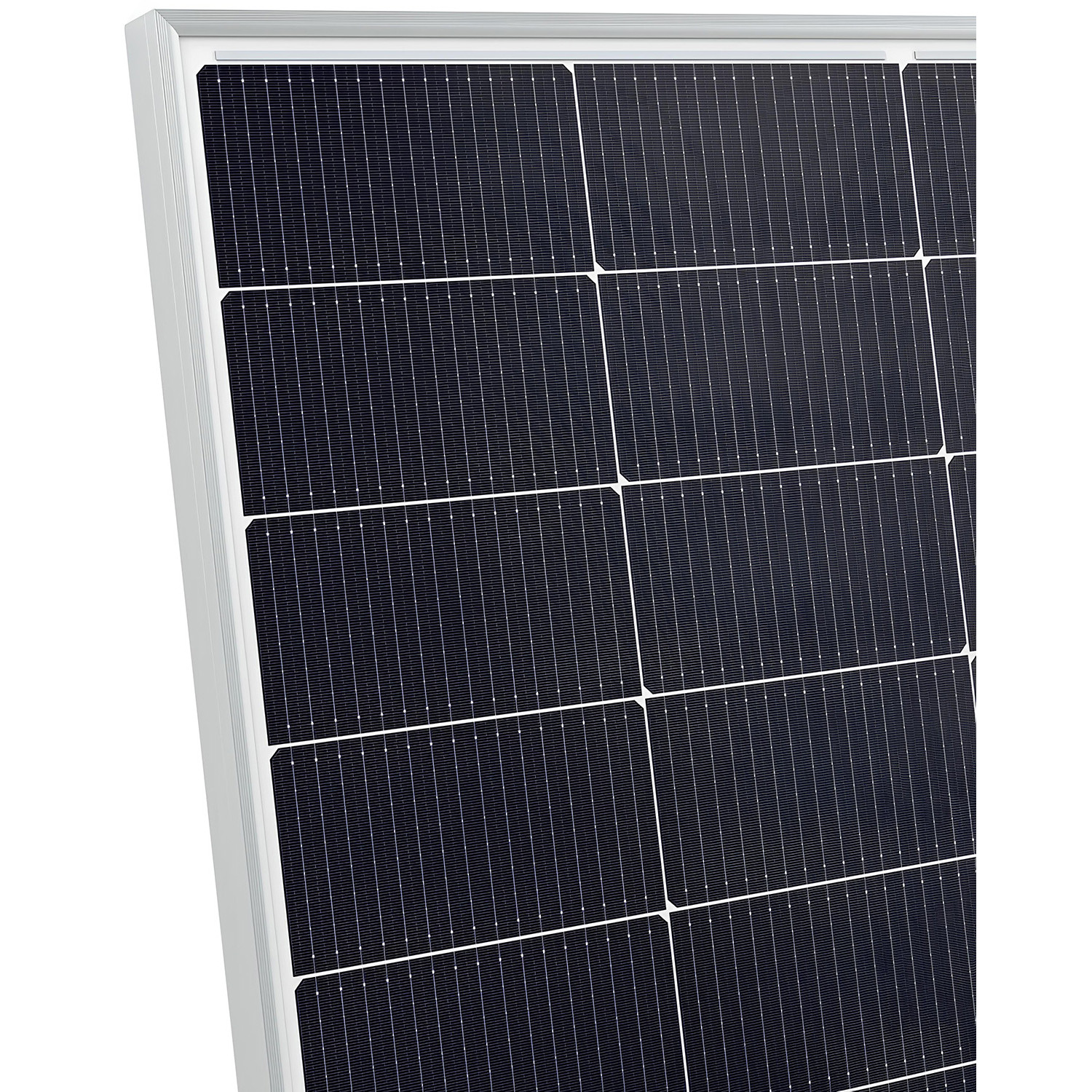

• Стекло: Double Glass 2.0/2.0 мм

• Коробка: IP68, 3 диода

• Кабель: 4 мм² (IEC) / 12 AWG (UL)

• Длина кабеля (включая коннектор): портрет 300 мм(+) / 400 мм(−); ландшафт 1500 мм(+) / 1500 мм(−)

• Коннекторы: QC 4.10-35 / MC4-EVO2A

• Упаковка: 36 шт./палета, 720 шт./40HQ

Условия эксплуатации

• Максимальное системное напряжение: 1500 В DC

• Диапазон температур: −40…+85 °C

• Макс. ток предохранителя: 35 А

• Статические нагрузки: 5400 Па (фронт) / 2400 Па (тыл)

• NOCT: 45 ± 2 °C

• Bifaciality: 80 % ± 5 %

• Класс безопасности: Class II, UL Type 29 / Class C

• Гарантии: 12 лет на продукт / 30 лет линейной мощности

Что получает проект

• 23.0 % КПД при 620 Вт — меньше панелей на ту же установленную мощность, ниже BOS-затраты.

• Точные Vmp/Imp (40.21 В / 15.42 А) — корректный подбор МРРТ и конфигурации стрингов.

• Double Glass + IP68 — герметичность, стойкость к влаге и механическим нагрузкам.

FAQ

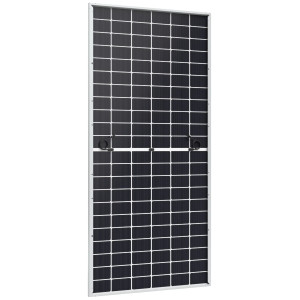

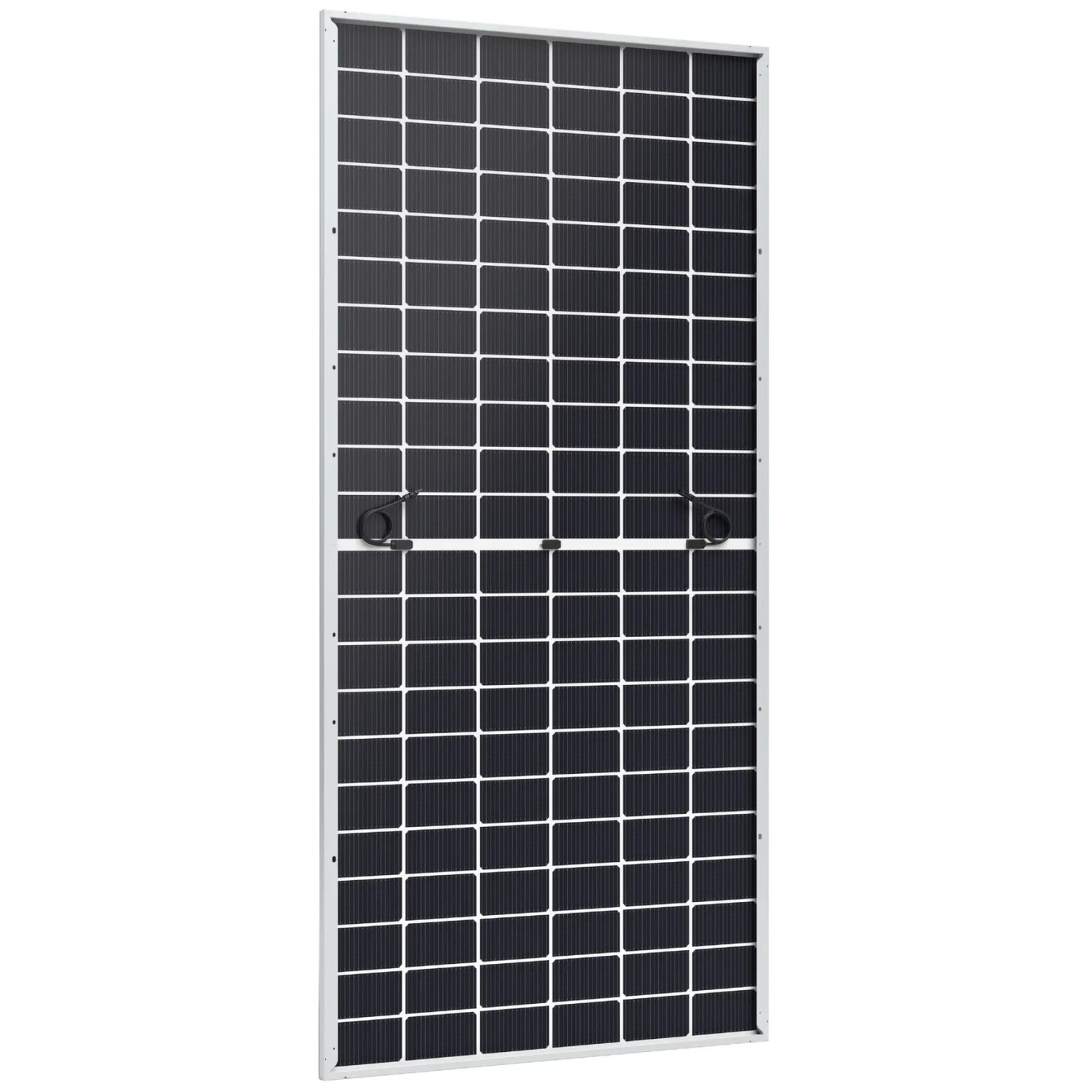

Это двусторонний модуль? Да, конструкция Double Glass и указанная bifaciality 80 % ± 5 % подтверждают бифасиальность.
Какие значения использовать в расчётах? Берите STC-показатели выше: Pmax 620 Вт; Vmp 40.21 В; Imp 15.42 А; Voc 48.50 В; Isc 16.13 А.
Подходит для систем на 1500 В? Да, модуль рассчитан на работу в массивах 1500 В DC.
